B系列普及型數控系統

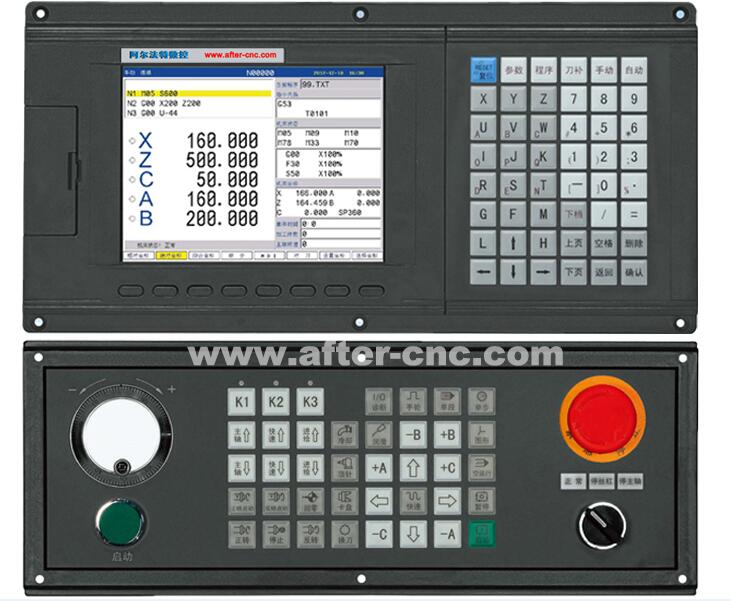

1000TDB車削加工中心數控系統

發布時間：2019-02-18 12:56
九星特色 ★ 采用32位高性能微處理器，最高速度60m/min ★ 8寸LCD彩色液晶顯示器，分辨率800x640 ★ 獨有的文件名中文輸入?。?！ ★ 面板前置RS232、U盤接口，使用方面 ★ 前、后臺全中文
在線咨詢

九星特色

★ 采用32位高性能微處理器，最高速度60m/min

★ 8寸LCD彩色液晶顯示器，分辨率800x640

★ 獨有的文件名中文輸入?。?！

★ 面板前置RS232、U盤接口，使用方面

★ 前、后臺全中文操作界面，全中文操作及報警提示

★ 用戶程序不限個數

★ 短直線預讀6000段程序

★ 雙路16位主軸模擬量輸出

★ 刀具半徑自動C刀補

★ 獨有的與雙通道交流伺服無逢連接

一、系統規格表

功能	名稱		規 格
控制軸	控制軸數		2/3/4/5 軸(X、Z、A、B、C )
	同時控制軸數		2/3/4/5軸
輸入指令	最小設定單位		0.001毫米
	最小移動單位		0.001毫米
	最大指令值		±99999.999 毫米
進給	快速進給速度		60米/分
	進給速度范圍	每分進給	1～30000毫米/分
		每轉進給（1024線編碼器）	0.001～500.0000 毫米/轉
	螺紋導程		0.001～500.0000
	自動加減速		有
	進給速度倍率		0～150%
手動	手動連續進給, 手動返回參考點, 單步進給		同時二軸 , ×1,×10,×100
	手輪機能		有
插補	定位, 直線插補, 圓弧插補		G00,G01,G02/G03
調試機能	試運行,單程序段		有
單一型固定循環	外、內圓車削循環		G90
	螺紋車削循環		G92
	攻絲固定循環		G93
	端面車削循環		G94
復合型固定循環	外圓粗車循環		G71
	端面粗車循環		G72
	封閉切削循環		G73
	端面深孔加工循環		G74
	外圓、內圓切槽循環		G75
	復合型螺紋切削循環		G76、G78
編程方式	極坐標編程		G15、G16
	公英制編程		G20、G21
坐標系及暫停	暫停(秒)		G04
	坐標系設定		G50
	自動坐標系設定		有
運轉方式	MDI, 自動,手動,單步,編輯		有
安全機能	存儲型行程檢查		有
	存儲行程檢查機能屏蔽或各軸屏蔽		有
	緊急停		有
程序及編輯	程序存儲容量，存儲程序個數		32M, 任意個數
	程序編輯		插入、修改、刪除、復制、全屏幕編輯
	程序號，順序號，地址，字檢索		有
	小數點編程，程序段選跳		有
	電子盤		有，6個區
顯示	液晶顯示器		800×600點陣 8英寸彩色屏
	位置,程序,刀補,報警,調試,診斷,參數		有
	圖形,加工件數		有
M、S、T 機能	輸入/輸出：56 / 32點		用戶：40x24點
	輔助功能		M2 位數
	主軸功能		S2 位數
